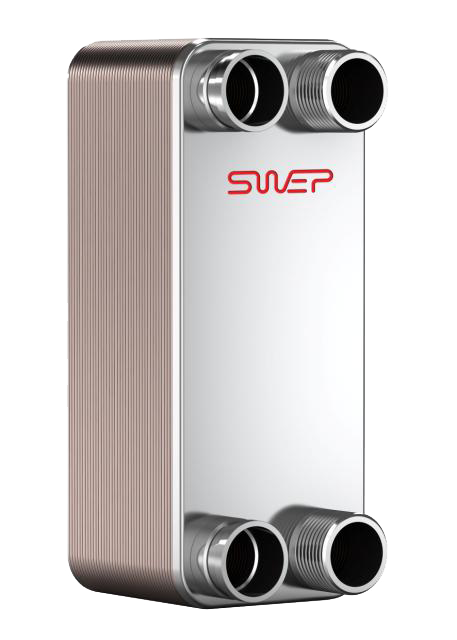

Gelötete Plattenwärmetauscher

Plattenwärmetauscher in gelöteter Ausführung, standardmässig mit Kupferlot, in kompakter Bauweise.

Standard-Betriebsdruck 25bar, Betriebstemperatur von –196 bis +225° C.

Materialvarianten: Platten aus Edelstahl Aisi 314 (1.4401) sowie dem Chlorrestistenteren SMO 254. Mit Kupfer oder Nickel und neu Edelstahl verlötet.

Kleinere Modelle mit Gewindenippel-Anschlüssen, grössere Modelle mit Flanschanschlüssen. Alle Modelle sind auch mit Kältemittel-Lötanschlüssen erhältlich. Für Verdampfer spezieller Verteilereinsatz als Zubehör.

Einsatzgebiete: Kältetechnik, Klimatechnik, Fernwärme, Heizung, Sanitär, Solartechnik, etc. sowie für Kältemittel-Anwendungen.

Sonderausführungen: Doppelplatten-Sicherheitsplattenwärmetauscher

Zubehör / Mehrpreise:

  • Wärme-/Kälteisolation: PU-Schaum oder EPP- Isolation. Zweiteilig, demontierbar
  • Kälteisolation: Armaflex/NBR-Matten (lose mitgeliefert), direkt und diffusionsdicht auf dem Wärmetauscher aufklebbar, nicht demontierbar
  • Wärmeisolation: Mineralwolle mit Alumantel, demontierbar (nur auf Anfrage)
  • Füsse und Traghaken bei grösseren Plattenwärmetauschern
  • Verschraubungen mit Gewinde oder Schweissende



  Typ B H b h Z L Anschlüsse Liter/ Kanal Gewicht/kg
1 S WPL 2W 72 187 40 154 20 11+ (2,24x n) 3/4" 0,024 0,5+ (0,044x n)
1 WPL 4W3 72 310 40 278 20 11+ (2,24x n) 3/4" 0,039 0,8+ (0,075x n)
1 WPL 4W5 72 465 40 432 20 11+ (2,24x n) 3/4" 0,063 1,3+ (0,10x n)
  WPL 5A 111 311 50 250 24 9+ (2,40x n) 1,0" 0,05 1,2+ (0,13x n)
  WPL 7 117 294 65 242 30 9+ (2,40x n) 1,5" 0,05 1,0+ (0,13x n)
1 4 S WPL 7W1 119 289 72 243 45 10+ (2,24x n) 1,0" 0,061 1,4+ (0,10x n)
1 WPL 7W2 119 289 63 234 27 10+ (2,34x n) 5/4" 0,063 1,4+ (0,12x n)
  WPL 10 127 282 84 239 20 9+ (2,1x n) 1,0" 0,06 1,4+ (0,12x n)
3 S WPL 11W 119 376 63 320 45 10+ (2,24x n) 5/4" 0,082 1,7+ (0,12x n)
  WPL 13 117 498 65 446 30 9+(2,4/2,9x n) 1,5" 0,12 2,6+ (0,21x n)
1 2 3 4 WPL 14 118 525 69 476 30 7,5+(2,76x n) 1,0" 0,12 2,3+ (0,20x n)
  WPL 14A 111 527 50 466 24 9+ (2,4x n) 1,0" & 5/4" 0,094 1,8+ (0,23x n)
1 4 S WPL 14W1 119 526 72 479 45 10+ (2,24x n) 1,0" 0,11 2,2+ (0,18x n)
1 S WPL 14W2 119 526 63 470 27 10+ (2,24x n) 5/4" 0,11 2,3+ (0,16x n)
  WPL 20 182 608 92 519 48 11+ (2,8x n) 2,0"/2,5" 0,25 4,6+ (0,42x n)
  WPL 22 190 617 92 519 48 11+ (2,4x n) 2,0" 0,21 4,6+ (0,44x n)
  WPL 26W 243 393 174 324 54 11+ (2,34x n) 2,0" 0,18 7,0+ (0,34x n)
1 2 4 S WPL 28 281 543 198 460 38 11+ (2,70x n) 2,0" 0,27 13,2+ (0,5x n)
4 WPL 28W 243 525 174 456 54 14+ (2,30x n) 2,0" 0,24 10,0+ (0,4x n)
  WPL 30 237 607 150 520 40 9+ (2,9x n) 2,5" 0,32 4.6+ (0,43x n)
  WPL 31W1 243 525 159 441 54 13+ (2,34x n) 2,5" 0,24 15,5+ (0,43x n)
  WPL 31W2 243 525 148 430 54 17+ (2,44x n) 2,5" 0,21 13,1+ (0,42x n)
4 WPL 32W 243 693 148 600 54 17+ (2,44x n) 2,5" 0,34 16,2+ (0,57x n)

  WPL35 (Kreuz) 364 374 275 285 54 17,5+(2,14x n) 2,0"/2,5" 0,22 12,6+(0,47x n)
a WPL42 304 694 179 567 54 22+(2,29x n) DN100/40 0,41 26,9+(0,59x n)
a WPL43 304 979 179 854 54 18+(2,29x n) DN100/40 0,57 21,1+(0,89x n)
a WPL45 363 864 231 731 54 17+(2,32x n) DN100/40 0,60 42,8+(1,03x n)
b WPL67 425 933 205 623 0 18+(2,9x n) DN80/16 0,80 2,0+(0,83x n)
b WPL68 474 1180 239 862 0 18+(2,9/3,9x n) DN100/16-25 1,2/1,6 2,0+(1,30x n)

alle Massangaben in mm / n=Plattenzahl / Änderungen vorbehalten

1 = 10 bis 16 bar Nickellot Wärmetauscher möglich
2 = 25 bar Nickellot Wärmetauscher möglich
3 = Doppelwand Sicherheitswärmetauscher möglich
4 = Platten in SMO möglich

a = DN100/PN40 Compact-Flansche (Gegenflansche nötig)
b = Standard-DIN Flansche ohne Gegenflansche geliefert
S= Edelstahllot

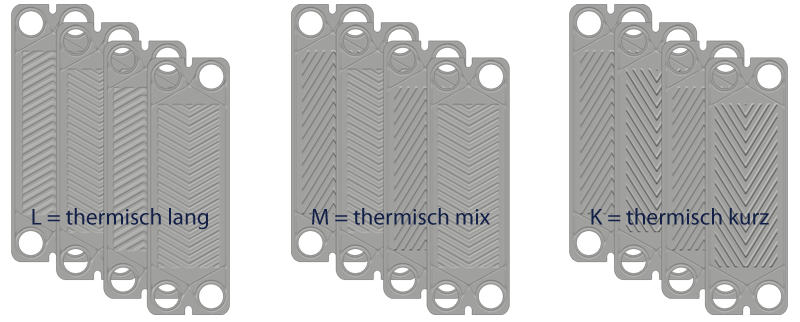

Prägungen mit verschiedenen Tiefen/Wellung erlauben optimale thermische Werte für jeden Anwendungsfall.

Gelötete Plattenwärmetauscher
Offertanfrage
  • Produktebilder:

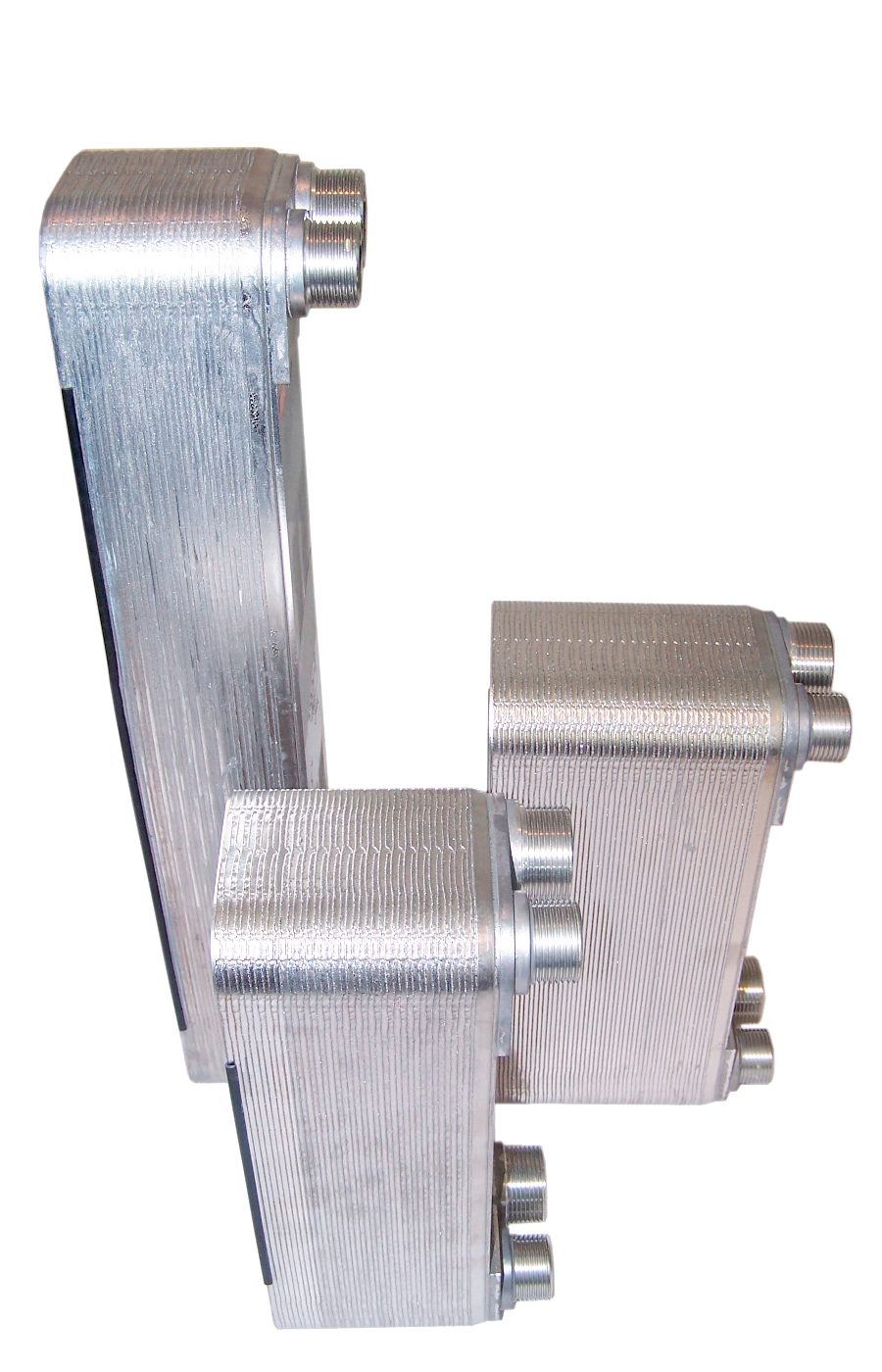

    Gruppe von Nickellot Plattenwärmetauschern, Platten aus Edelstahl
    Gruppe von Nickellot Plattenwärmetauschern, Platten aus Edelstahl
    Platten und Lot aus Edelstahl, Anschlüsse 2 x Gewinde und 2 x Schweiss-Stutzen
    Platten und Lot aus Edelstahl, Anschlüsse 2 x Gewinde und 2 x Schweiss-Stutzen

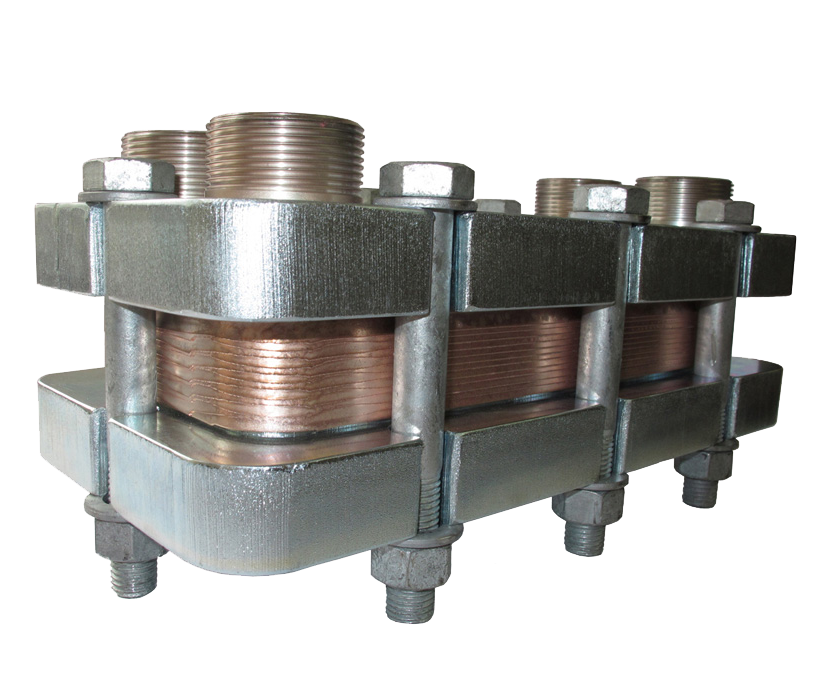

    Hochdruck-Plattenwärmetauscher mit Kupferlot und Druckgestell
    Hochdruck-Plattenwärmetauscher mit Kupferlot und Druckgestell

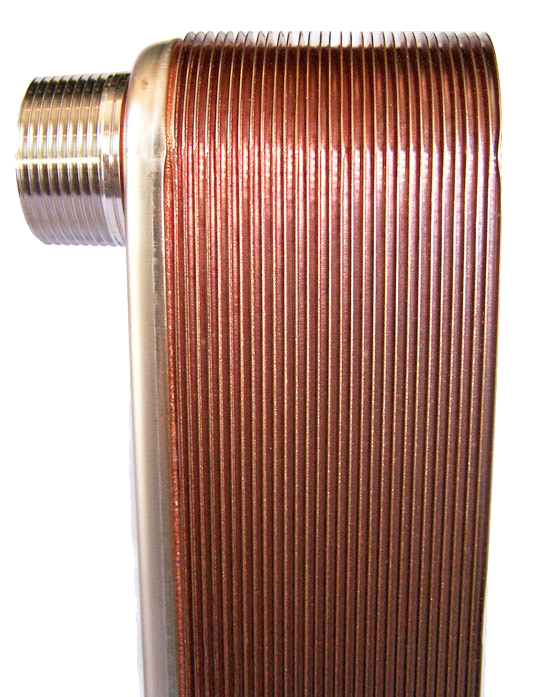

    Kupferlot Wärmetauscher, Aussenfläche gerippt. Die sichtbaren Dellen an den Rändern stammen vom Tran
    Kupferlot Wärmetauscher, Aussenfläche gerippt. Die sichtbaren Dellen an den Rändern stammen vom Transport und schaden dem Wärmetauscher nicht.

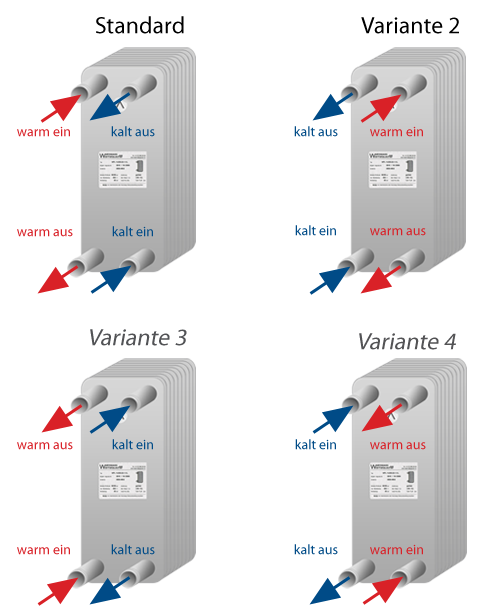

    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschluss
    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschlussvarianten gewährleistet.
    Varianten 3 und 4 nur nach Rücksprache!

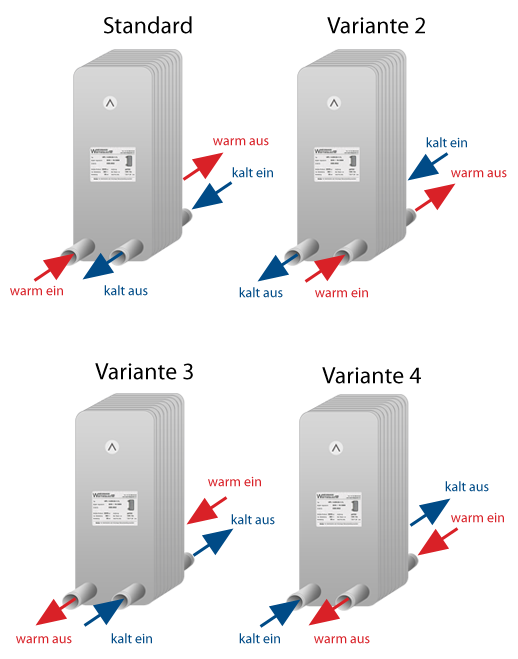

    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschluss
    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschlussvarianten gewährleistet.
    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschluss
    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschlussvarianten gewährleistet.

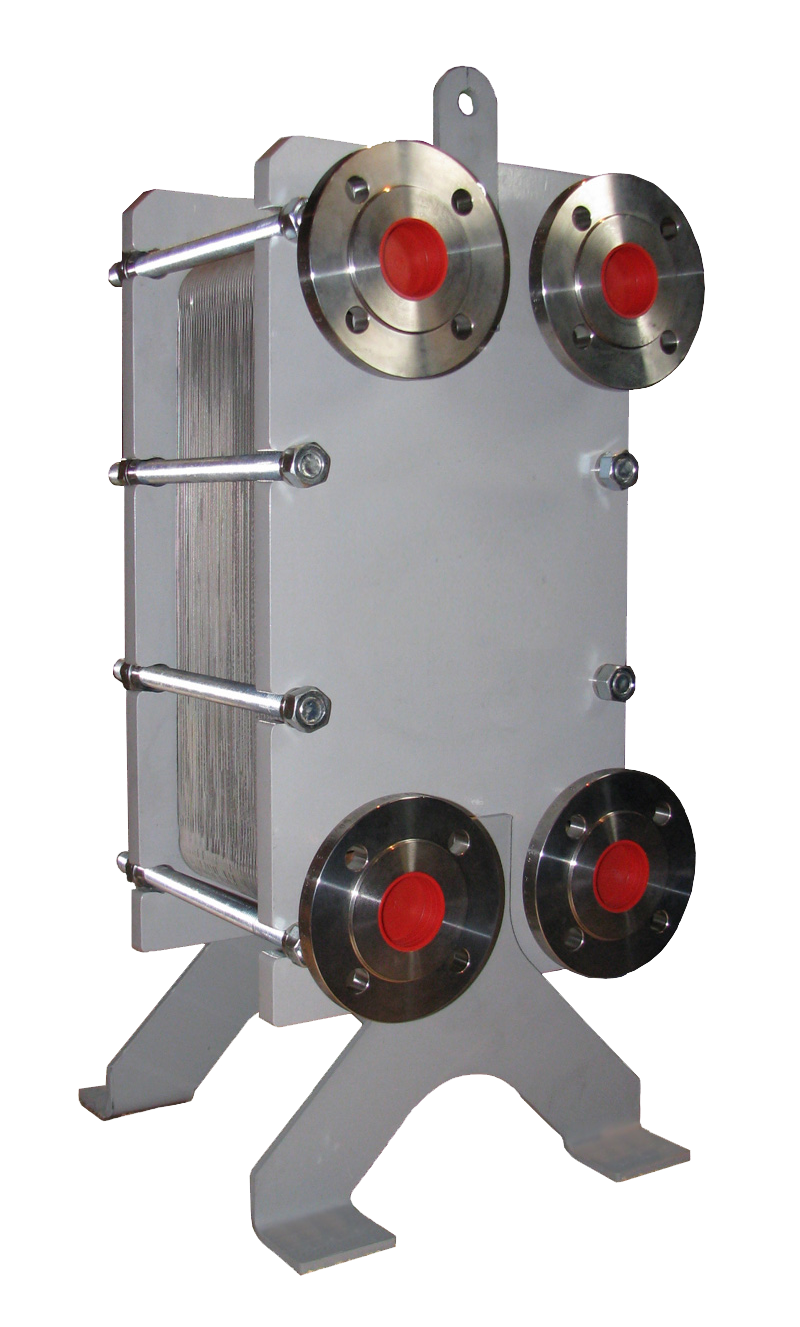

    Fernwärme-Plattenwärmetauscher für 25 bar Betriebsdruck. Mit Flanschanschlüssen und Druckgestell.
    Fernwärme-Plattenwärmetauscher für 25 bar Betriebsdruck. Mit Flanschanschlüssen und Druckgestell.

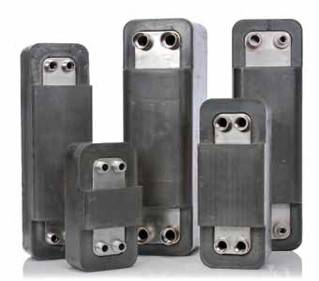

    PWT Werkseitige Isolierung
    PWT Werkseitige Isolierung
